Beschreibung
-Steckdosentrafo-
Für maximal 3 LED's.
Für maximal 3 LED's.
Der Trafo verbindet die multirail-Licht-Bilderschienen mit Strom - mit der Steckdose.

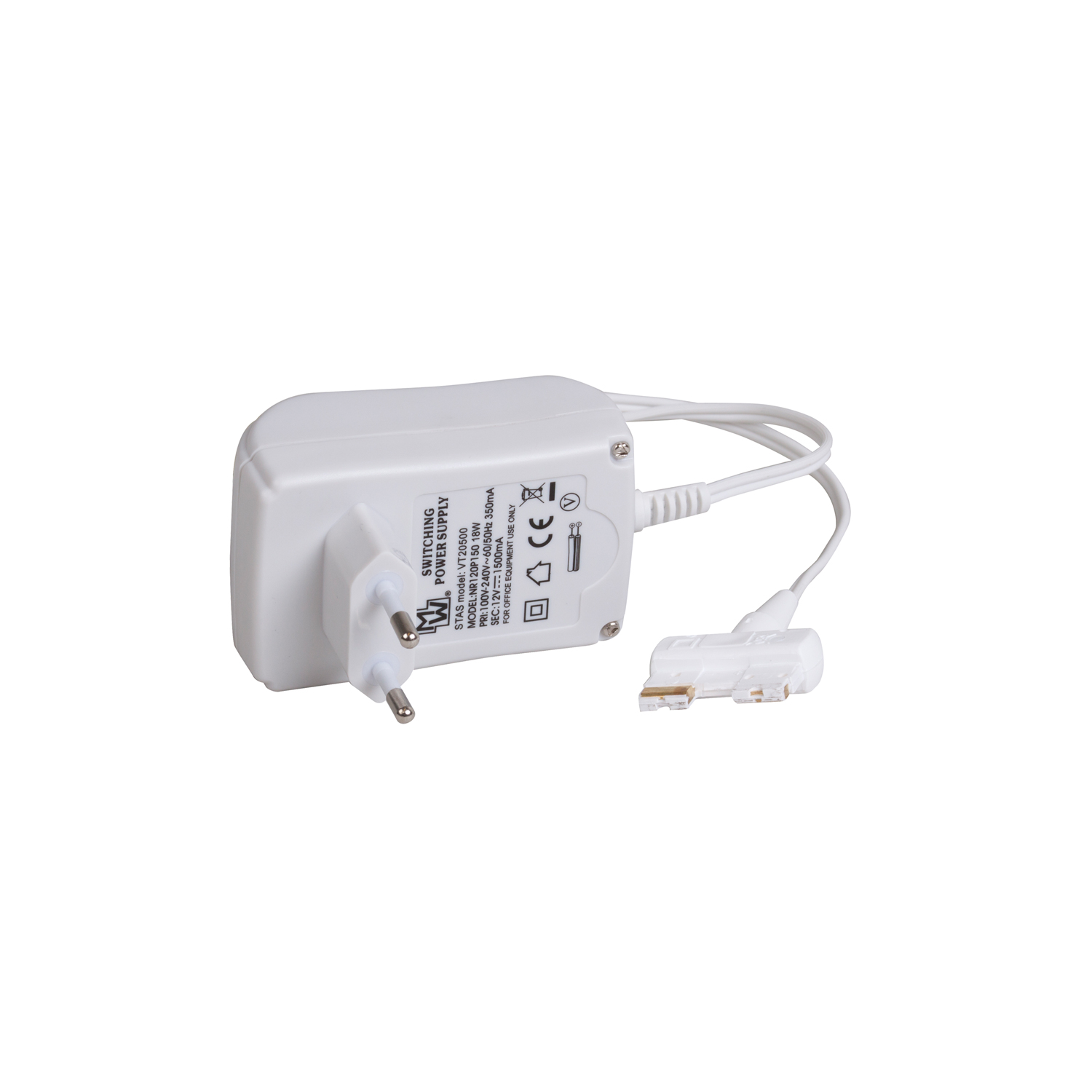

Der 18 Watt Trafo ist nur für LED Leuchtmittel geeignet. Er ist nicht dimmbar. Der Transformator ist weiß.

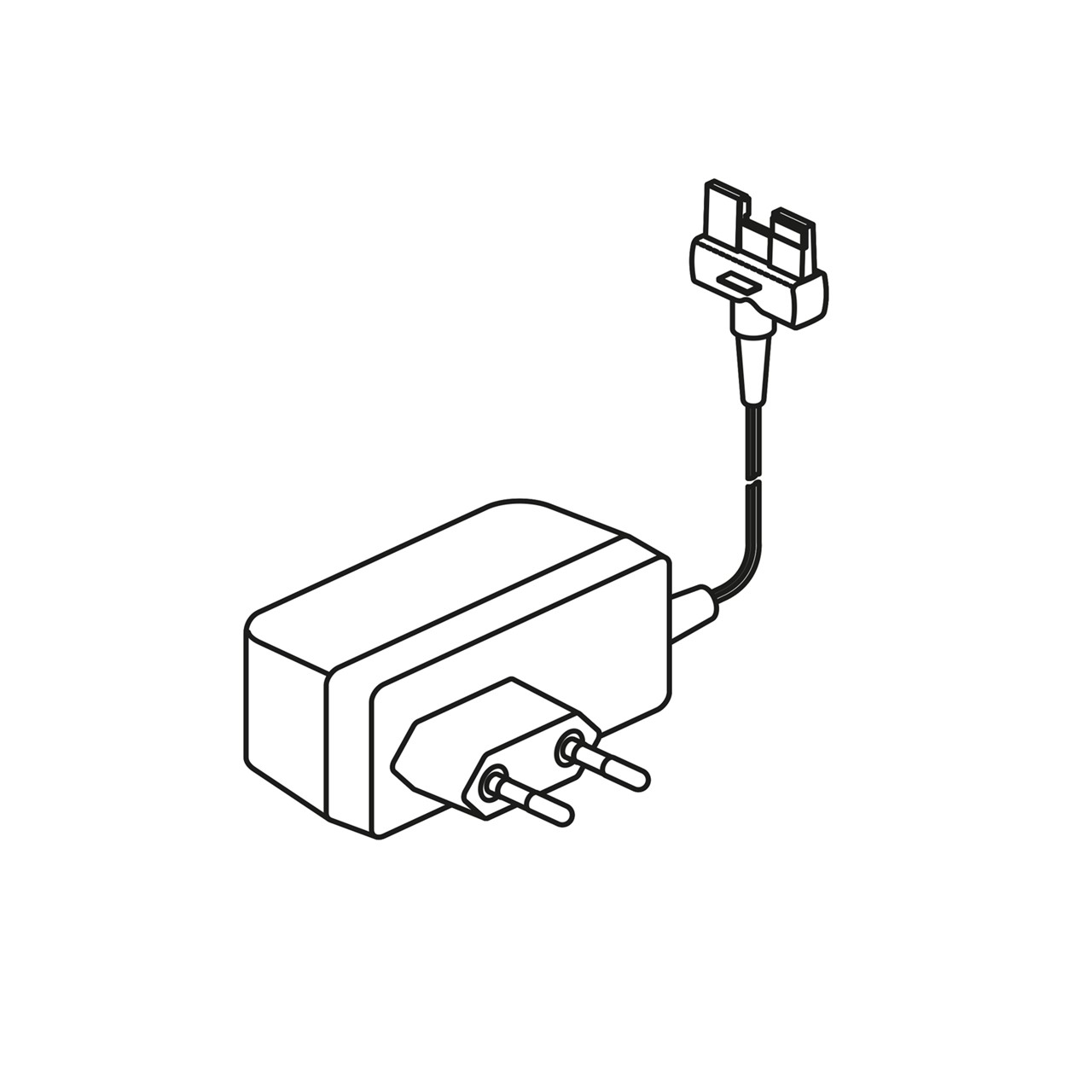

Er besteht aus einem 3 m langen Einspeisekabel, das direkt von der Steckdose in die Schiene geht - Steckdosentrafo.
Er besteht aus einem 3 m langen Einspeisekabel, das direkt von der Steckdose in die Schiene geht - Steckdosentrafo.
Das Ende des Einspeisekabels wird von unten in die Schiene gesteckt, an jeder beliebigen Stelle.
Transformator 18 Watt (Zubehör für Bilderschienen) | DETAILS
Die 18 und 36 Watt Trafos sind nicht kombinierbar mit Halogen Leuchtmitteln. Sie sind nicht dimmbar.
Die Transformatoren sind geeignet für alle multirail Systeme: STAS multirail, multirail max, multirail crown, multirail flat und U-Deckenschiene multi.
| Maximale Anzahl an Leuchtmitteln an Transformatoren | |||
| Leuchtmittel Wattangabe | 3,5 Watt | 4 Watt | Halogen |
| Trafo 18 Watt | 4 | 3 | nicht kompatibel |
| Trafo 36 Watt | 8 | 7 | nicht kompatibel |
| Trafo 84 Watt | 20 | 17 | 3 |
| Trafo 96 Watt | 25 | 20 | 4 |
| Maximale Schienenlänge an einem Trafo | 16 Meter | 16 Meter | 8 Meter |
Stellen Sie unabhängige Stromkreise her. Transformatoren dürfen nie direkt oder indirekt miteinander verbunden werden.
Sollten Sie die angegebenen Längen oder Leuchtmittelanzahl übersschreiten wollen, so benötigen Sie mehrere Transformatoren.
Transformator 18 Watt | ANLEITUNG ZUR MONTAGE

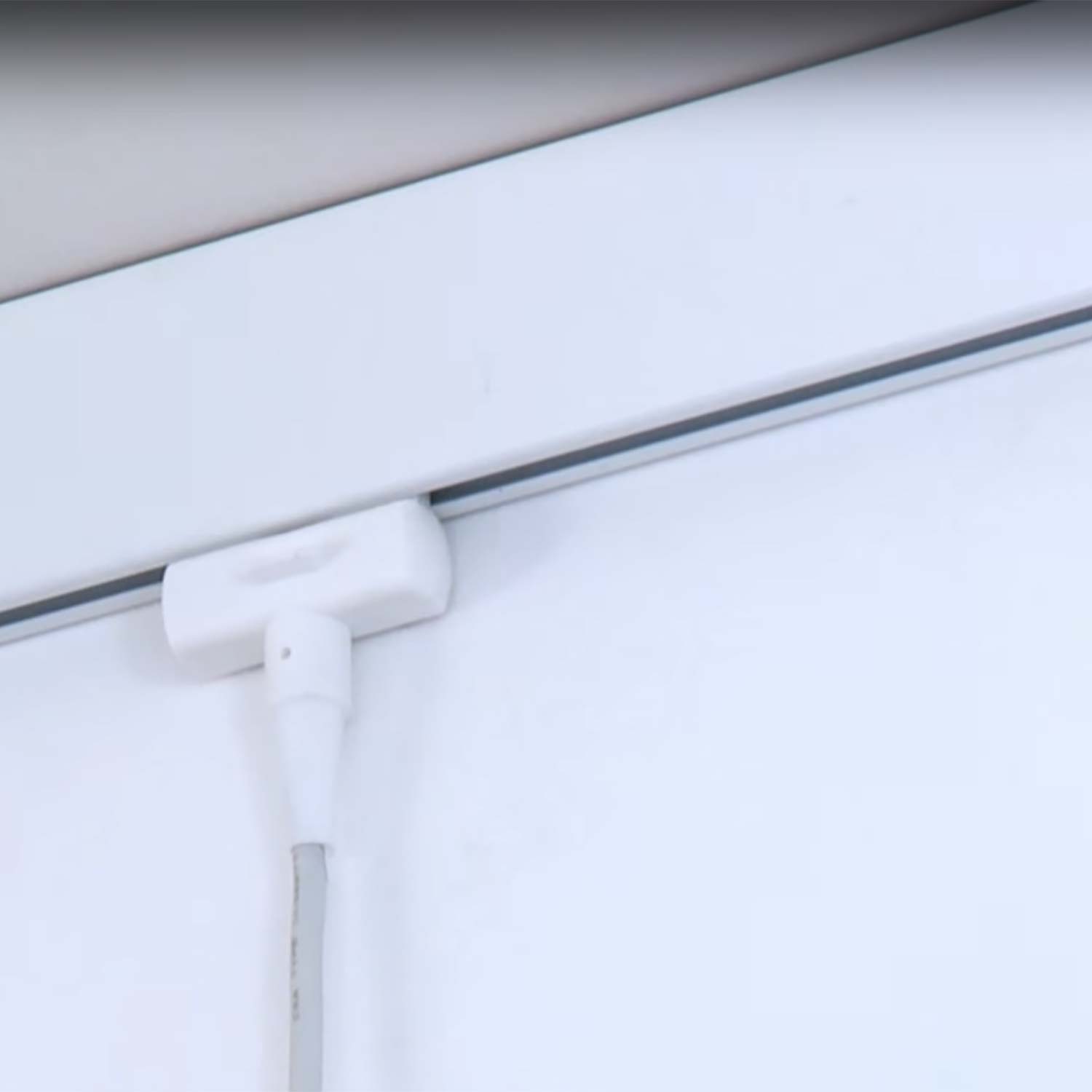

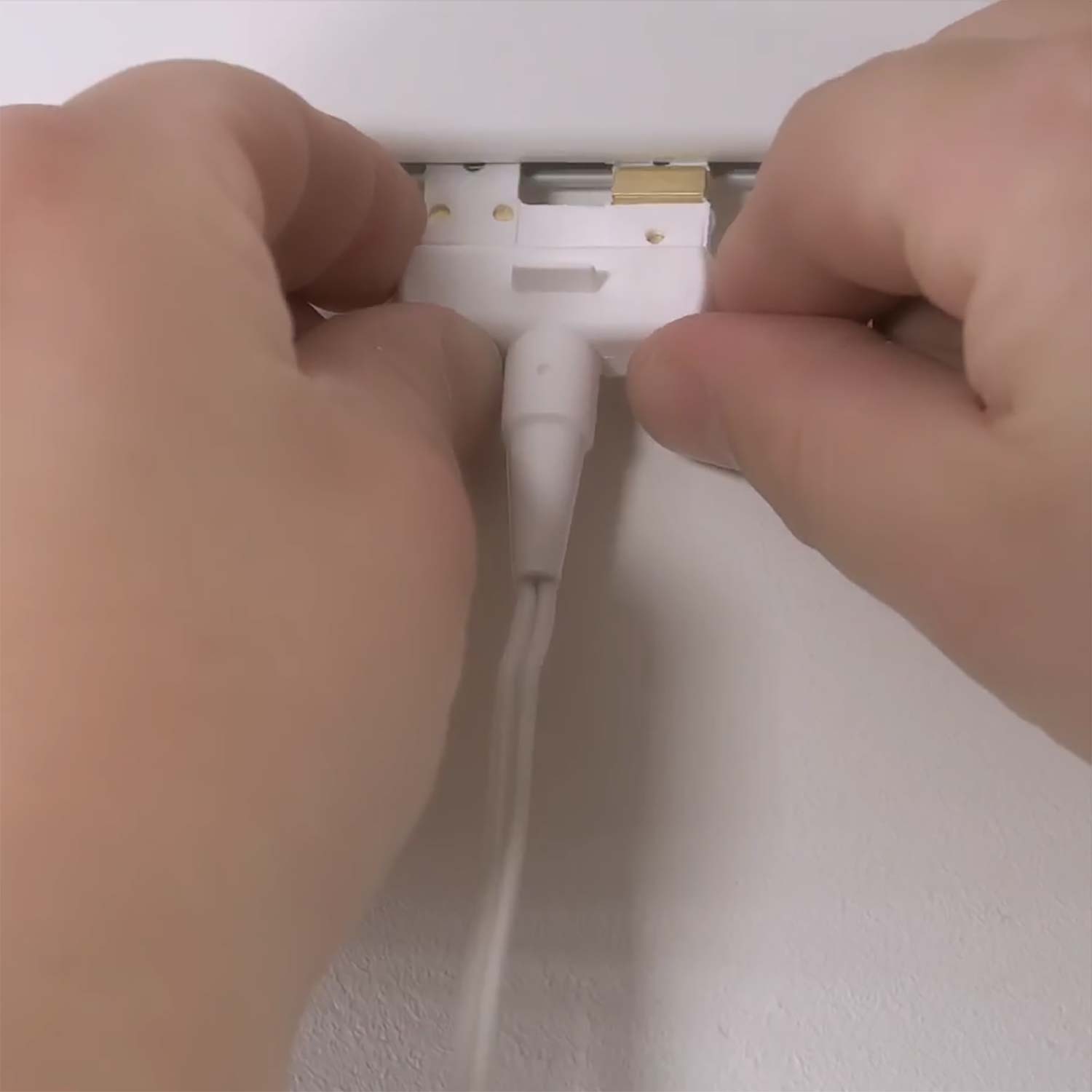

Der Schienenstecker wird von unten in die Bilderschiene geschoben. Das Netzkabel des Trafos wird in eine Steckdose gesteckt.
Stellen Sie unabhängige Stromkreise her. Transformatoren dürfen nie direkt oder indirekt miteinander verbunden werden.
Sollten die angegebenen Längen oder Leuchtmittelanzahl übersschritten werden, so werden mehrere Transformatoren benötigt.
Sollten die angegebenen Längen oder Leuchtmittelanzahl übersschritten werden, so werden mehrere Transformatoren benötigt.
Transformator (Zubehör multirail) | ZUBEHÖR
Eine zusätzlich einzelne Schieneneinspeisung ist nicht notwendig.
Transformator 18 Watt (Zubehör multirail) | TECHNISCHES
| Transformatoren für multirail Bilderschienen | |||||

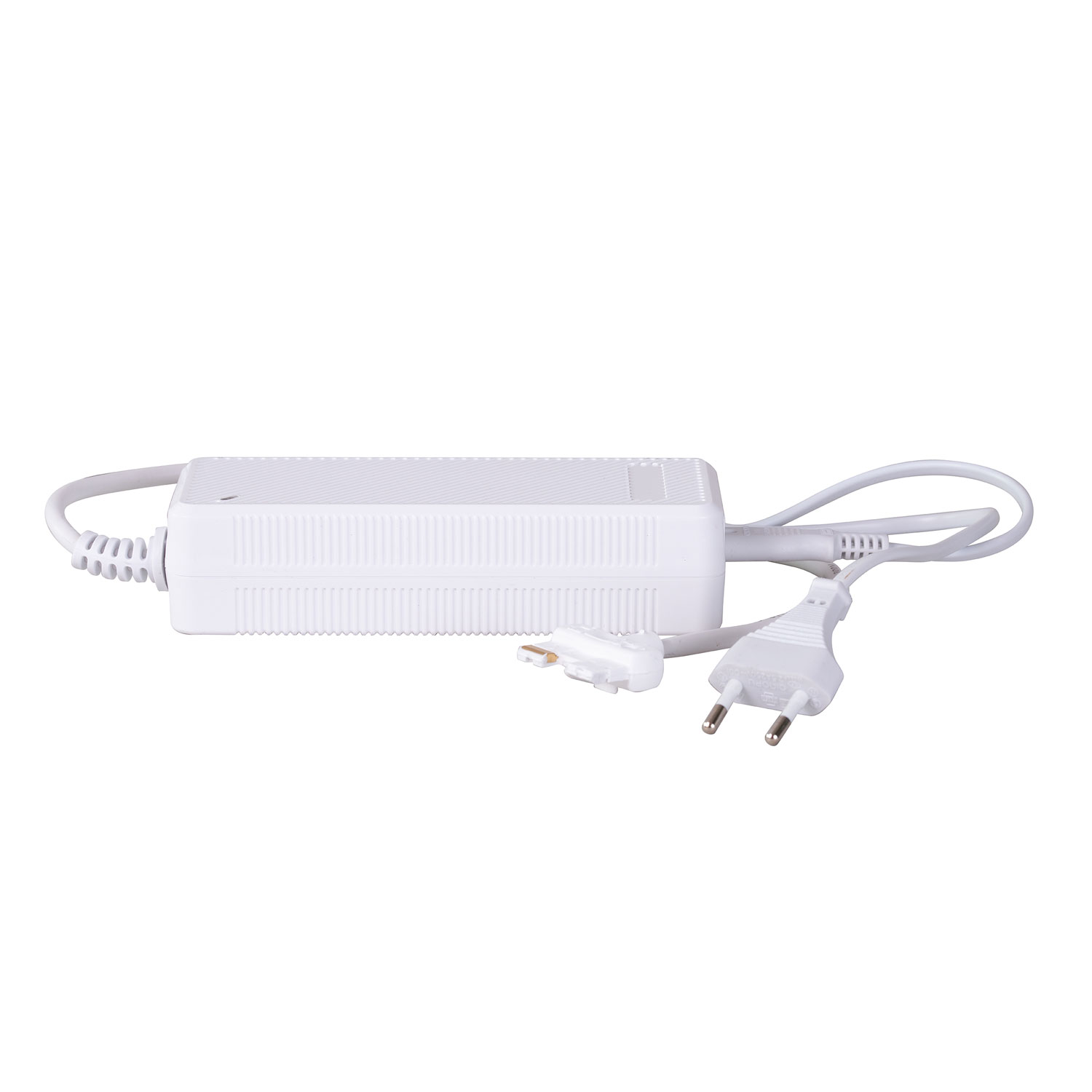

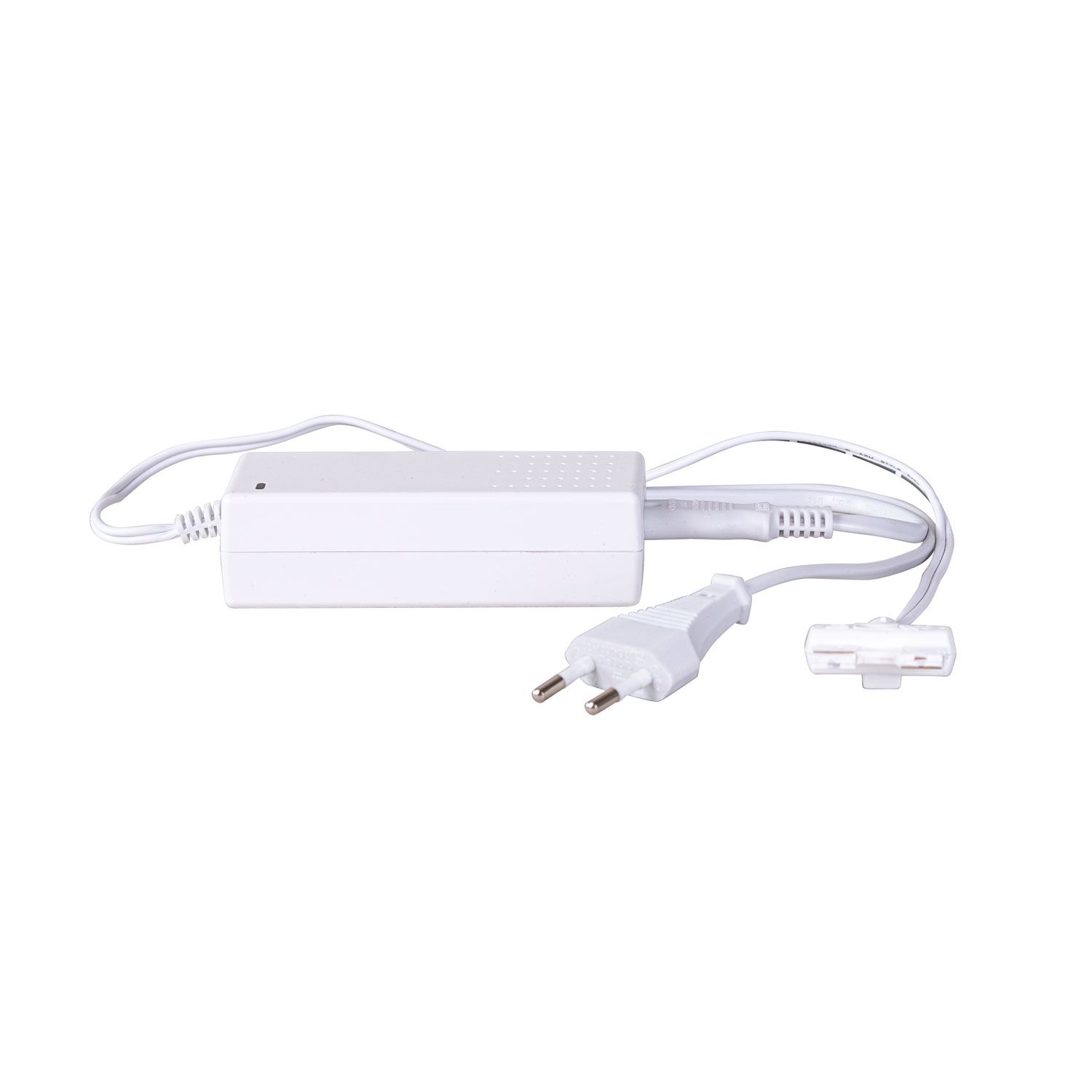

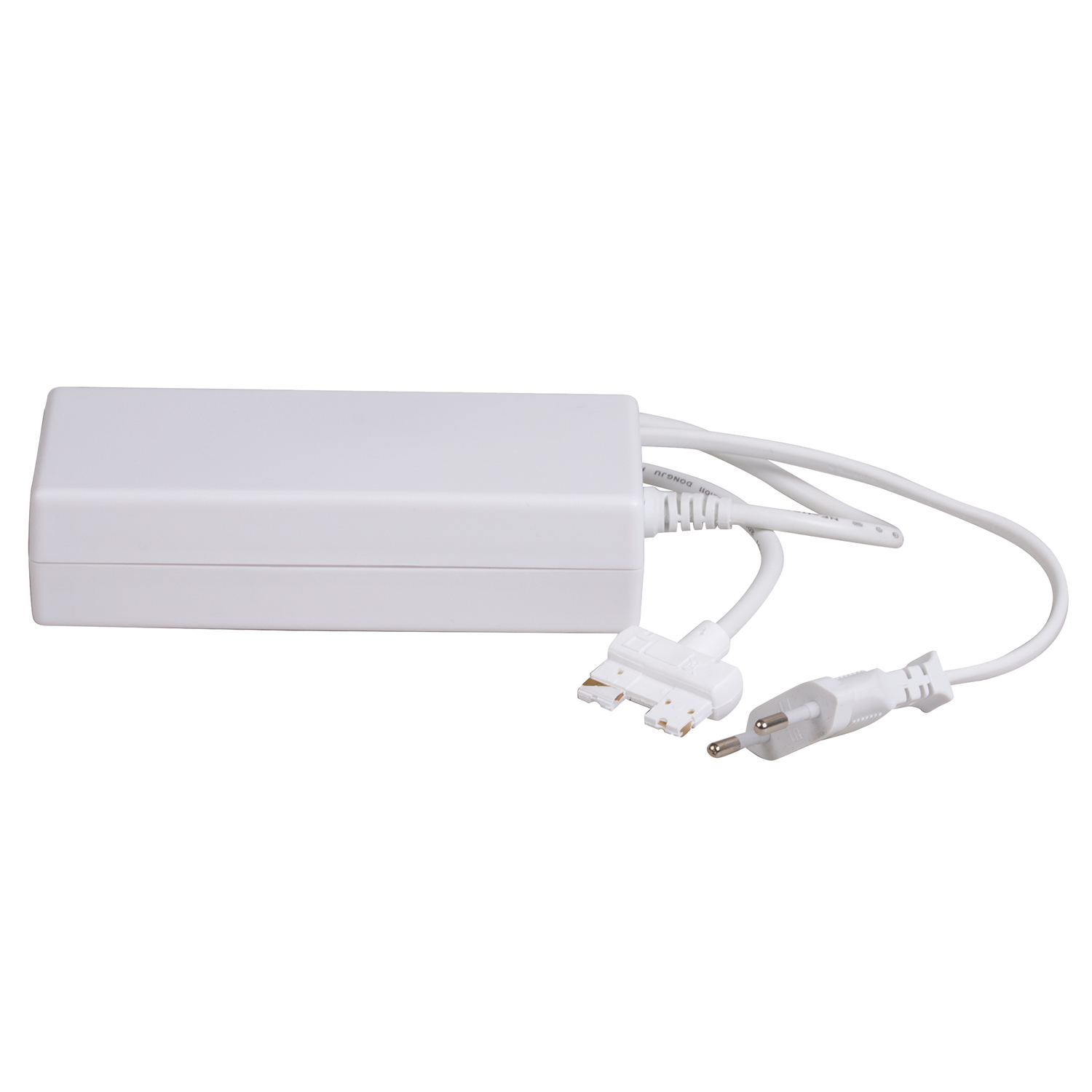

| Technische Daten | 18 Watt | 36 Watt | 84 Watt | 96 Watt | Schieneneinspeisung |
 |  |  |  |  | |

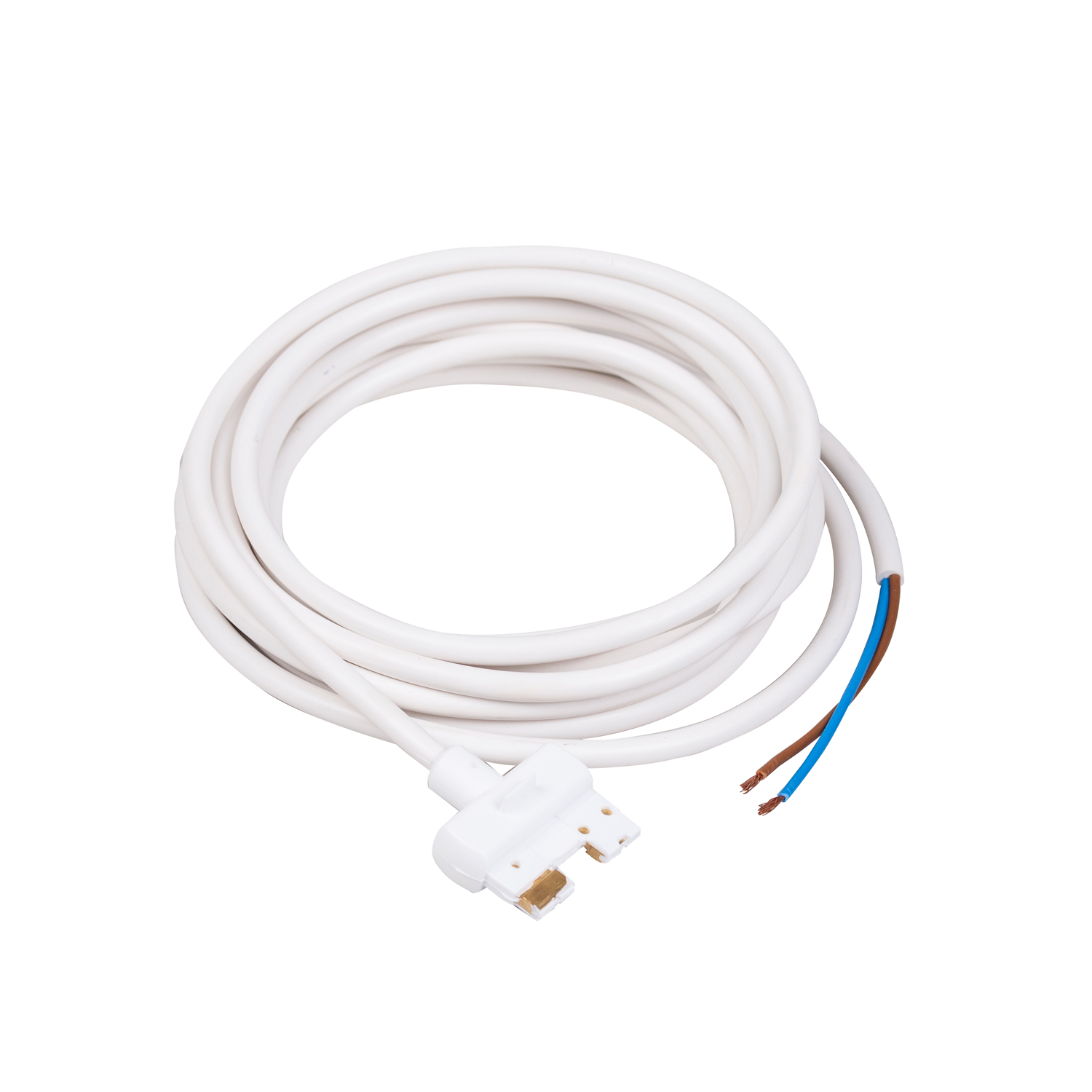

| Eingangsspannung | AC100-240V – 50/60HZ 0.7A | AC100-240V – 50/60HZ | AC100-240V – 50/60HZ | AC100-240V – 50/60HZ 2A | Schienenstecker mit einer Kabellänge von 300 cm für vorhandene Trafos |
| Ausgangsspannung | DC 12 V — 1.5 A | DC 12 V — 3 A | DC 12 V — 7 A | DC 12 V — 8 A | |
| Ampere | 1.5 A | 3 A | 7 A | 8 A | |
| Größe | 75 x 86 x 36 mm | 105 x 45 x 28,5 mm | 155 x 60 x 37 mm | 149 x 38 x 65 mm | |
| Gewicht | 180 g | 220 g | 490 g | 600 g | |
| Kabellängen | 3 Meter zur Schiene -Steckdosentrafo- | 3 Meter zur Schiene 1,5 Meter zur Steckdose | 3 Meter zur Schiene 1,5 Meter zur Steckdose | 3 Meter zur Schiene 1,5 Meter zur Steckdose | |
| Maximale Schienenlänge | 16 Meter | 16 Meter | 16 Meter (8 Meter mit Halogen) | 16 Meter (8 Meter mit Halogen) | |
| Qualitätssicherung | CE | GS TÜV | WEEE | UL | CE | EMC RoHS | REACH | UL | CE | EMC RoHS | REACH | UL | CE | GS TÜV WEEE | |
